Электрическая схема скутера Хонда Дио AF18 AF27 AF28 SK50MJ


Электрическая схема скутера Хонда Дио AF18 AF27 AF28

Схема скутера подборка из восьми схем разных моделей ХОНДА Dio AF18 AF27 AF28 SK50MJ

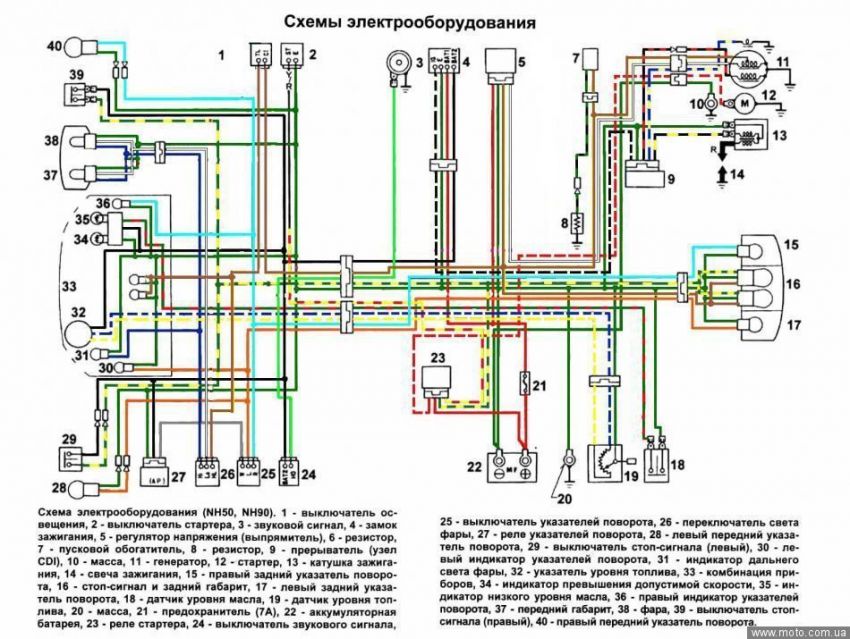

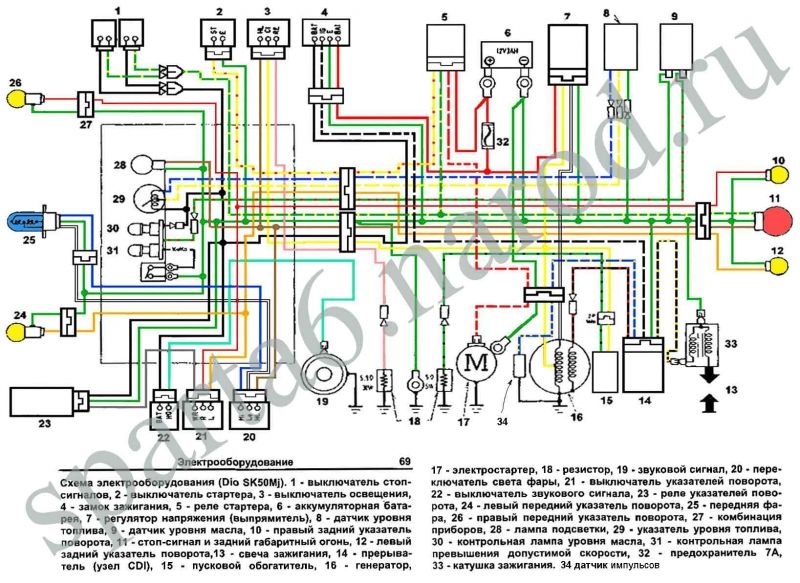

электрическая схема Хонда дио Honda    (Dio SK50Mj). 1 - выключатель стоп- сигналов, 2 - выключатель стартера, 3 - выключатель освещения, 4 - замок зажигания, 5 - реле стартера, 6 - аккумуляторная бата­рея, 7 - регулятор напряжения (выпрямитель), 8 - датчик уровня топлива, 9 - датчик уровня масла, 10 - правый-задний указатель- поворота,' 11 - стоп-сигнал и задний габаритный огонь, 12 - левый задний указатель поворота,13 - свеча зажигания, 14 - прерыва­тель (узел CDI), 15 - пусковой обогатитель, 16 - генератор,

17 - электростартер, 18 - резистор, 19 - звуковой сигнал, 20 - пере­ключатель света фары, 21 - выключатель указателей поворота, 22 - выключатель звукового сигнала, 23 - реле указателей пово­рота, 24 - левый передний указатель поворота, 25 - передняя фа­ра, 26 - правый передний указатель поворота, 27 - комбинация приборов, 28 - лампа подсветки, 29 - указатель уровня топлива, 30 - контрольная лампа уровня масла, 31 - контрольная лампа превышения допустимой скорости, 32 - предохранитель 7А, 33 - катушка зажигания.

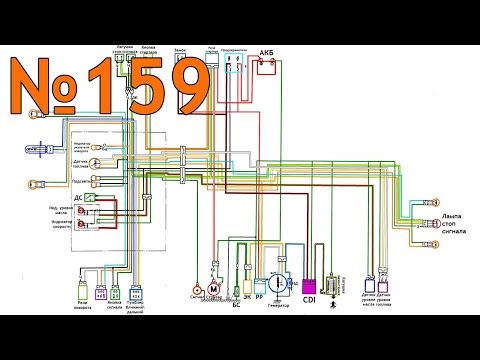

Электрическая схема скутера Хонда Дио AF18 AF27

Остальные Элементы скутера вы можите посмотреть тут :
