Рулевое управление - это сочетание работы механизмов, благодаря которым автомобиль движется в заданном водителем направлении. Давление от рулевого механизма идёт на рулевой привод, что обеспечивает поворот передних колёс в необходимую сторону.

Нарушение в работе хотя бы одного из этих узлов может привести к аварии на дороге.

Что такое рулевая рейка

Автомобили "Рено Меган-2" имеют рулевое управление с реечным механизмом и рулевой колонкой, угол наклона которой можно регулировать. Авто выпускались как с гидро-, так и с электроусилителем руля.

Колесо управления установлено на шлицах рулевого вала с самоконтрящейся гайкой и оснащёно модулем подушки безопасности.

Рулевой вал состоит из верхнего, среднего и нижнего отделов. Средний - неразборный, с двумя карданными шарнирами на концах.рулевая рейка рено меган 2 цена

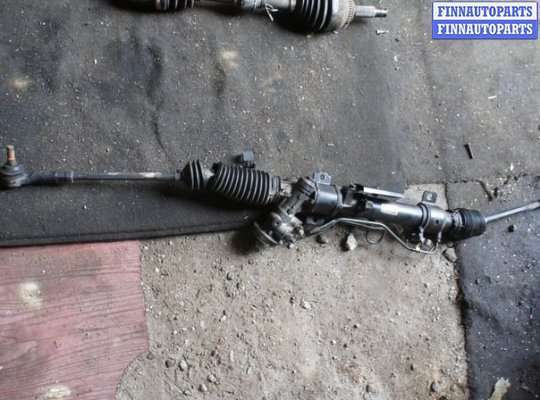

Рулевая рейка "Рено Меган-2" передаёт импульс к колёсам и обеспечивает управление автомобилем. В исправном состоянии она не издаёт никаких звуков, а усилие от рулевого колеса передаёт без задержек.

В случае, когда в этом узле появляется стук, особенно на неровностях, и отдача в рулевое колесо, которое не принимает своего исходного положения после поворота, машина отправляется на ремонт, так как в рейке есть неполадки.

Составляющие рулевой рейки

Рулевая рейка "Рено Меган-2" состоит из:

  • самой рейки (вала с зубьями), к которой прикручиваются рулевые тяги и наконечники;
  • вала, соединённого с карданом электроусилителя руля;
  • игольчатого и шарикового подшипников;
  • регулировочного сухаря;
  • гайки для крепления сухаря;
  • втулки.

По отзывам обладателей "Рено Меган-2", самостоятельный ремонт рулевой рейки - это достаточно трудоёмкий процесс: одно только снятие может отнять час времени. А самая капризная деталь - втулка - часто ломается при демонтаже и создаёт дополнительные проблемы.рулевая рейка рено меган

Да и ремкомплект рулевой рейки на "Рено Меган-2" не предусмотрен. Приходится подбирать аналогичные запчасти от других автомобилей.ремонт рулевой рейки рено меган 2

Распространённые проблемы

Самыми частыми симптомами поломки рулевой рейки являются:

  1. Лужа масла, особенно после длительной стоянки. Это признак повреждения сальников. Такое случается, когда пыльник рулевых реек повреждён или неправильно установлен. Вследствие этого на шток попадают грязь и вода. В данном случае будет достаточно заменить сальники, втулки и уплотнительные кольца.
  2. Люфт. Чаще всего появление люфта связано с неисправностью рулевой крестовины, однако могут быть и другие причины. Поэтому рекомендуется в первую очередь провести диагностику всего узла, выявить неисправности, заменить отработавшие своё детали и провести регулировку на специальном стенде.
  3. Стук в рулевой рейке. Он появляется, если изношены втулки скольжения, прижимной механизм или пыльник. Здесь понадобится диагностика и проверка на стенде с последующей заменой деталей.

Как подтянуть рейку

Прежде, чем начинать трудоёмкий процесс ремонта и замены, стоит попробовать подтянуть рулевую рейку "Рено Меган-2". Эта работа потребует сноровки и нескольких удлинителей для ключа на 12". Для большего удобства в работе его стоит пропустить над подрамником. Сильно затягивать регулировочный болт не следует, так как рулевое колесо придётся вращать с дополнительным усилием.

  1. Ставим автомобиль на подъёмник.
  2. Снимаем защиту.
  3. Наощупь определяем нахождение регулировочного болта.
  4. Ключом понемногу поворачиваем болт.
  5. Периодически вращаем руль в разные стороны, тем самым проверяем наличие посторонних звуков в работе рейки.
  6. Заканчиваем подтягивать болт тогда, когда исчезают звуки при поворотах руля.

В ситуации, когда регулировка болтов не избавляет от стуков, следует прибегнуть к ремонту или полной замене. В отсутствие ремкомплекта на СТО предлагают полностью заменить узел, соответственно, цена рулевой рейки "Рено Меган-2" будет в несколько раз больше, чем самостоятельная замена её изношенных элементов.

Снятие

Чтобы добраться до этого узла, необходимо снять правое колёсо и подрамник, открутить гайку на рулевом наконечнике, чтобы снять и его. Выкрутить руль влево до упора и удалить хомуты пыльника рейки. Открутить контрагайку наконечника и сам наконечник. Снять пыльник. Открутить тяги.

Рейку снимаем с автомобиля и зажимаем в тиски.

План разборки

Разбирать рулевую рейку нужно поэтапно. Чтобы лучше представлять себе, в какой последовательности необходимо проводить демонтаж элементов, ниже представлен схематичный чертёж рулевой рейки "Рено Меган-2".чертёж рулевой рейки рено меган 2

  1. Саморез закручиваем прямо в сальник на рулевом валу не более чем на 1 см и с помощью пассатижей достаём этот сальник. Затем из сальника достаём саморез.
  2. Стопорное кольцо снимаем с помощью специального съёмника.
  3. Фиксируем рулевой вал в тисках и, слегка постукивая по корпусу рейки, удаляем его вместе с подшипником.
  4. Извлекаем втулку, поддев её отвёрткой и также слегка постукивая по рейке.
  5. Откручиваем гайку сухаря и извлекаем его.
  6. Все снятые детали необходимо хорошенько промыть.

Есть в рулевой рейке ещё один подшипник, который с трудом извлекается. Некоторые умельцы выбивают его с помощью сточенных болтов на 10" и 13". Но есть те, которые отдельно вынимают иголки и куски корпуса, а внешнюю обойму выбивают, просверлив рейку с обратной стороны. В любом случае его придётся менять.

Разобранную рейку обезжиривают, обрабатывают холодной сваркой и оставляют часов на 6 полностью высохнуть. В место посадки подшипника закладывают ветошь или бумагу, чтобы туда не попала сварка.

После тщательной просушки рейку повторно протирают.

Подшипник на рулевом валу имеет стопорное кольцо. Оно одноразовое: после снятия назад его установить уже нельзя. Так что можно срезать его лобзиком и удалить узкогубцами. Подшипник также демонтируется безвозвратно (можно с помощью молотка).

Сборка

Новый подшипник запрессовывается на рулевой вал, одевается стопорное кольцо. Пока эту конструкцию можно отложить в сторону. Сборка рейки производится в несколько этапов:

  1. Втулку аккуратно устанавливают на рейку справа и заливают смазкой.
  2. Вал вставляют во втулку. Здесь придётся приложить усилие.
  3. Затем вал отцентровывают и обрабатывают смазкой.
  4. На свободный его конец надевают игольчатый подшипник.
  5. Разворачивают вал в правильное положение относительно рейки и аккуратно забивают его в корпус.
  6. Левую сторону вала притягивают с помощью гайки.
  7. Выкручивая рейку попеременно вправо и влево, смазывают место прижимания вала сухарём.
  8. Устанавливают гайку, пружину и сухарь.
  9. Надевают стопорное кольцо и сальник.

рулевая рейка рено меган 2

Регулировка рейки

Процесс регулировки работы отремонтированной рейки также подойдёт и для диагностики:

  1. Закручиваем гайку сухаря до упора, а затем отворачиваем её на 180о.
  2. Рейку поворачиваем вправо, а вал тянем в стороны от неё.
  3. Поворачиваем рейку влево и повторяем процедуру с валом.
  4. Рейку центрируем. И снова тянем вал в разные стороны.

В каждом из этих пунктов вал должен сохранять своё положение относительно рейки, но крутиться. Ремонт рулевой рейки "Рено Меган-2" завершён. Теперь прикручиваем тяги и устанавливаем её на авто. Весь процесс занимает в среднем 3 часа.ремонт рулевой рейки рено меган 2

После замены рулевой рейки "Рено Меган-2" нужно провести развал-схождение. В противном случае вся проделанная работа будет напрасной.

Как уменьшить затраты на ремонт

Придерживаясь простых правил, можно предотвратить серьёзные поломки в рулевой колонке и сократить затраты на покупку запчастей.замена рулевой рейки рено меган 2

  1. Если автомобиль оборудован гидравлическим усилителем руля, стоит хотя бы раз в месяц проверять цвет гидравлической жидкость (она должна быть прозрачной) и производить своевременную её замену. Чёрный цвет этой жидкости указывает на то, что скоро выйдет из строя насос, а вместе с ним и вся рулевая рейка. К сожалению, система гидроусилителя руля не имеет фильтра тонкой очистки. Соответственно, в жидкость могут попадать различные частицы, которые загрязняют её, а на корпус рейки действуют как образив.
  2. Периодически осматривать пыльники, особенно после ремонта передней подвески. Они не должны быть перекручены, иметь трещины и разрывы. Если же на них есть дефекты, пусть и небольшие, стоит пыльники заменить.
  3. В случае появления урчащего звука или стука при повороте руля следует незамедлительно заняться диагностикой и последующим ремонтом рулевой рейки "Рено Меган-2".
  4. Вследствие длительной эксплуатации есть риск завоздушивания системы гидроусиления руля. Можно удалить воздух из системы, прокрутив руль 5 раз из одной стороны в другую до упора. Если это не помогло, то специалисты СТО прокачают систему высоким давлением.
  5. При появление звука от вращения руля во время стоянки нужно осмотреть приводные валы, пыльники ШРУСов, опорный подшипник, внешние и внутренние шарниры.
